一、项目背景与废气特性分析
在线路板生产车间里，蚀刻、电镀这些生产环节就像污染源 “制造机”，持续不断地排出各类废气。要是不及时处理，这些废气不仅会让周边环境变得乌烟瘴气，还会直接危害工人和居民的身体健康。
先说说酸性废气，蚀刻工序里会冒出刺鼻的硫酸雾，酸洗工段会产生盐酸雾，而硝酸蚀刻时还会释放氮氧化物。我见过有些工厂附近的建筑物外墙，因为长期被酸性废气侵蚀，涂料大片脱落，墙面斑驳不堪，这都是酸性物质在 “搞破坏”，连土壤都会跟着酸化。
碱性废气主要来自显影、剥膜工序，氨气味道冲得人睁不开眼，吸多了嗓子和鼻子都火辣辣地疼。更要命的是，氨气一旦碰上酸性气体，就会迅速反应生成铵盐颗粒，飘在空气里就成了雾霾的 “帮凶”。
再看颗粒物污染，钻孔、打磨时会扬起树脂粉尘，电镀过程中金属粉末也会四处飞散。以前在车间工作时，没做好防护的工人，干久了就容易得尘肺病，这些粉尘的危害不容小觑。
还有使用溶剂型油墨时挥发的苯系物、异丙醇等挥发性有机物（VOCs），不仅闻着刺鼻有毒，还会在阳光下发生光化学反应，助长臭氧污染，对大气环境影响很大。
过去很多线路板厂就用碱液喷淋简单处理废气，碰到成分复杂的废气，处理效果根本跟不上。不锈钢设备看着耐用，可在强腐蚀性废气的长期 “攻击” 下，没几年就锈得不成样子。而且填料堵塞问题频发，设备压力一升高，动不动就停机检修，严重影响生产进度。所以必须根据线路板废气的特点，量身打造一套新的处理工艺。
二、喷淋塔核心处理原理与工艺设计
（一）核心设备选型与结构创新
我们选的 PP 聚丙烯材质填料喷淋塔，是专门应对线路板厂强腐蚀环境的 “利器”，只要工作温度不超过 80℃，就能稳定运行。塔内结构设计得很精巧，分成三个关键部分：
首层粗洗段：装的大流量螺旋喷嘴就像 “大花洒”，喷出来的雾滴比较大，直径在 500 - 800μm 左右，专门用来 “捕捉” 5μm 以上的大颗粒粉尘。就像用大网捞大鱼，先把那些容易处理的大颗粒粉尘拦住，减轻后面填料层的工作量。
中层化学吸收段：填充的改性聚氯乙烯花环填料，孔隙多、比表面积大，废气和吸收液在里面能充分 “亲密接触”。填料以 60° 交错排列，废气在里面至少要 “呆” 5 秒，用 10% - 15% 的氢氧化钠溶液，把酸性气体一个个 “消灭”，就像酸碱在 “打架”，最后生成无害的盐和水。
顶层精洗段：细雾化喷嘴喷出的雾滴特别小，只有 200 - 300μm，用 5% - 8% 的稀硫酸溶液，专门 “收拾” 那些侥幸逃过中层处理的氨气，确保碱性废气也被彻底清除。
塔顶的两级折流板和丝网除雾器，就像 “守门员”，把 5μm 及以上的液滴全都拦住，防止它们进入风机，不然风机叶轮很容易结垢损坏。
（二）全流程工艺路线
废气处理是个系统工程：先通过集气装置把各处的废气收集起来，再用机械除雾器把大颗粒液滴分离出去，接着依次进入一级碱洗塔（把 pH 值控制在 10 - 11，专门 “对付” 酸性气体）、二级水洗塔（把废气温度降到 40℃以下，顺便洗掉能溶于水的盐类）、三级酸洗塔（将 pH 值控制在 2 - 3，处理碱性废气），然后经过活性炭吸附箱吸附残余的 VOCs，最后由防腐 FRP 材质的离心风机抽出，通过 15 米高的烟囱排放到大气中。
在这个过程中，有两个关键 “监控员”：每个塔体都装了独立的 pH 在线监测仪，一旦 pH 值有变化，就像接到 “警报” 一样，马上联动计量泵自动添加药剂，把误差控制在很小的范围内；填料层的压差传感器也很重要，当压差超过 800Pa 时，就会自动启动塔底的反冲洗泵，再配合底部的防堵塞布气板，有效解决填料结垢堵塞的老难题。
三、针对性设计参数与设备配置

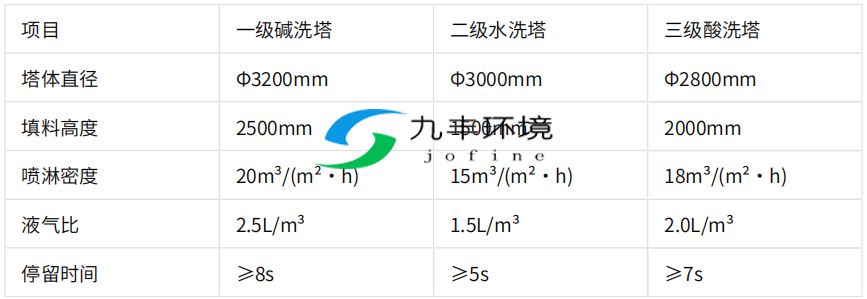

（一）核心设备参数（以 50000m³/h 处理量为例）
（二）配套系统优化
废气收集系统
蚀刻线：采用槽边侧吸罩和顶部伞形罩 “双管齐下” 收集废气。侧吸罩风速保持在 1.5m/s 以上，就像用强力风扇把废气吸走；顶部伞形罩能覆盖 95% 以上的区域，保证废气跑不掉。废气管道铺设时特意设置 3‰以上的坡度，还装了自动排冷凝水装置，就像给管道装了个 “排水口”，防止积水。
钻孔工序：负压集尘罩风速高达 20m/s，吸力超强，先通过旋风分离器把 80% 以上的粗粉尘分离出来，就像用筛子先把大颗粒筛掉，大大减轻后面喷淋塔的处理压力。
废水处理联动：一级碱洗塔排出的废水又脏又碱，pH 值在 12 及以上，直接排入厂区中和池；三级酸洗塔的废水酸性强，含硫酸铵，pH 值在 3 及以下，和其他碱性废水混合调节到中性后，再进入重金属捕捉系统，加入 DTCR 药剂把铜离子 “抓住”，确保排放的废水符合标准。
智能化控制：整套系统的 PLC 控制系统就像 “大管家”，能实时盯着各塔体的液位，液位不对劲就报警；能监控药剂罐储量，药剂快用完了就自动补充；还能检测风机电流，电流波动太大就自动停机保护。操作界面还能查看历史数据曲线，方便随时回顾运行情况。
四、运行管理与长效维护机制
（一）日常运维要点
药剂管理
碱洗塔：补充液用片碱溶解配制，浓度控制在 30%。溶解时得用搅拌器充分搅拌至少 30 分钟，不然片碱结块，管道就容易堵塞，就像水管被异物堵住一样麻烦。
酸洗塔：稀释 98% 浓硫酸是个技术活，必须严格遵循 “酸入水” 的原则，在稀释槽设置防飞溅挡板，还安装冷却盘管控制温度在 60℃以内，稍有不慎就可能发生危险。
设备巡检
每天都要记录各塔进出口的压差和循环泵压力，正常情况下压差不超过 500Pa，一旦压力波动超过 10%，就得赶紧检查喷嘴是不是堵塞了。
每周都要拆卸首层的 36 只喷嘴，用超声波清洗 15 分钟，同时检查填料层表面是否结垢。要是轻度结垢，就用高压水枪冲洗干净，就像给设备 “洗澡” 一样。

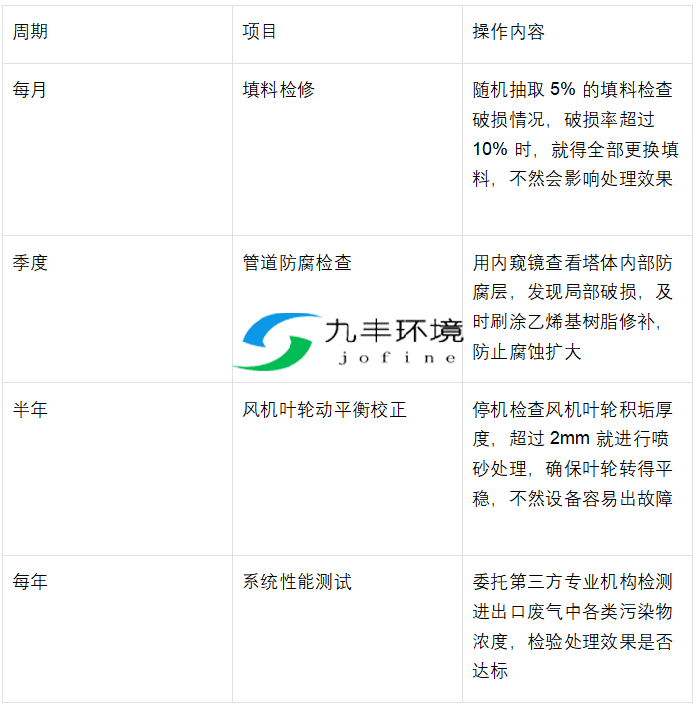

（二）周期性维护计划
五、安全环保与经济性分析
（一）安全防控措施
腐蚀防护：在塔体外部加一层至少 3mm 厚的玻璃钢防腐层，法兰连接处使用耐压 0.6MPa 的聚四氟乙烯垫片，每隔 20m 就在管道上设置一个可视化泄漏监测点，一旦有泄漏能第一时间发现，及时处理。
防爆设计：处理 VOCs 的活性炭吸附箱安装温度传感器，温度超过 60℃就报警，同时联动喷淋降温系统。箱体还安装泄爆片，压力达到 0.1MPa 时自动泄压，防止爆炸事故发生，保障生产安全。
应急处理：药剂储存区设置围堰，容积至少是单罐储量的 110%，防止药剂泄漏扩散。配备中和急救箱，里面装有 3% 硼酸溶液、碳酸氢钠粉末等应急药品。操作人员必须持证上岗，每两年参加一次复训，确保遇到突发情况能正确处理。

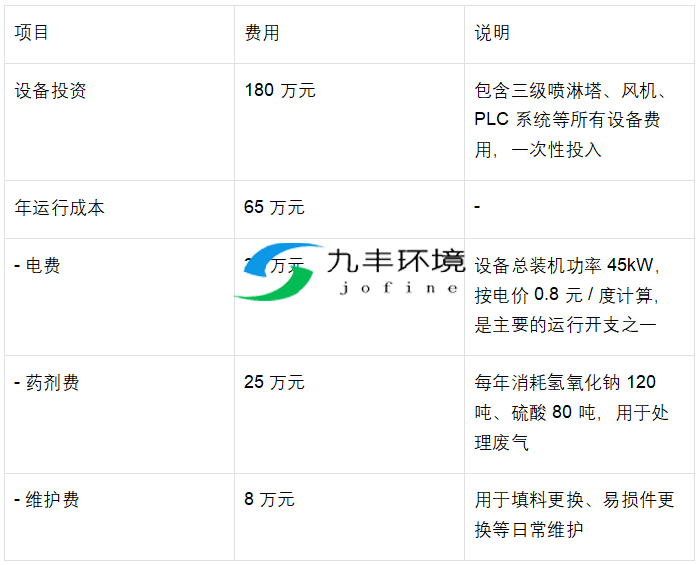

（二）投资与运行成本（年运行时间 7200h）
六、方案优势与达标保障
针对性处理：三级喷淋塔分工明确，处理酸性、碱性污染物的去除率都能达到 95% 以上，颗粒物去除率超过 90%，再加上活性炭吸附，VOCs 去除率能达到 80% 以上，完全符合国家和地方的排放标准，能有效保护环境。
长周期运行：通过创新的填料防堵塞设计、智能 pH 控制和定期反冲洗等措施，设备故障率降低了 40% 以上，每年非计划停机时间不超过 24 小时，不会因为设备故障频繁影响生产，保障企业稳定生产。
经济性优化：二级水洗塔利用废气余热，能把废气温度降低 20℃，这些回收的热量可以用来预热厂区清洗用水，每年大约能节省 300 吨蒸汽，实实在在地降低了生产成本，给企业省钱。
这套方案是结合线路板厂实际生产中遇到的问题和需求设计的，通过工艺创新和设备优化，既能高效处理废气，又能稳定运行，还能帮企业节省成本，值得同类型企业参考借鉴。
