电池制造厂的废气各种各样，成分、风量、浓度皆有不同，废气处理的方案也不一样，2024年浙江某锂电池厂因NMP溶剂废气泄漏引发爆炸，直接损失超2000万元——这场事故揭开了电池行业废气治理的生死困局：高毒性、高腐蚀性、多组分混合的废气正成为绿色转型的最大障碍。宁德时代某基地检测数据显示，注液车间HF浓度峰值达580mg/m³，而涂布工序NMP废气浓度波动幅度超400%，传统治理设备在如此恶劣工况下寿命不足半年。
一、电池废气深度解析：从电极制备到组装的污染图谱
1. 核心工序废气特性
- 电极涂布工序：
主要排放N-甲基吡咯烷酮（NMP），浓度高达5000-15,000mg/m³。NMP沸点高达202℃，易吸附在设备内壁形成凝胶，堵塞活性炭孔隙；其蒸汽与空气混合后爆炸极限仅1.3%-9.5%，安全风险极大。
- 注液与化成工序：
含氟化氢（HF）、碳酸酯类溶剂，HF浓度200-800mg/m³。HF渗透性极强，可腐蚀金属设备，遇水生成氢氟酸，对PP材质耐受性提出严苛要求（需耐30%氢氟酸）。
- 焊接与封装工序：
释放激光烟尘（含镍钴锰氧化物） 及环氧树脂挥发物，颗粒物粒径≤1μm，易穿透普通过滤器，与VOCs混合后形成粘性气溶胶。
2. 治理四大技术痛点
- 多相污染物交织：如某三元电池厂废气同时含NMP（有机）、HF（无机酸）、金属粉尘，单一技术无法兼顾；
- 浓度剧变引发失控：涂布机启停时NMP浓度瞬时波动300%，燃烧法易超温或熄火；
- 资源回收需求迫切：NMP回收价值超8000元/吨，但传统水洗塔回收率＜60%；
- 强腐蚀性挑战：HF可腐蚀不锈钢设备，碳钢设备寿命不足2年。

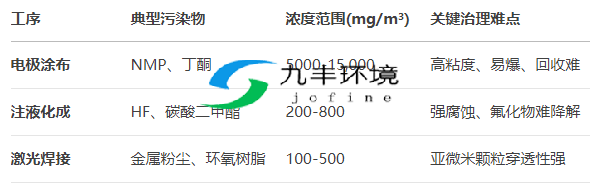

表：电池生产核心工序废气特性与治理难点
二、PP洗涤塔核心技术突破：电池废气的克星
1. 结构创新直击行业痛点
- 气液湍流模块：
采用PP多面空心球填料（比表面积250m²/m³），通过“滴点技术”产生77.6万/m³水滴，NMP捕获率提升至92%；
- 耐腐蚀心脏：
12mm原生PP板（UV稳定剂≥2%）+PVDF材质内衬，耐30%氢氟酸腐蚀，寿命＞8年；
- 智能抗波动系统：
入口安装PID在线仪，浓度超阈值时自动启动缓冲罐稀释模式，将波动幅度压制在±15%内。
2. 组合工艺的协同增效

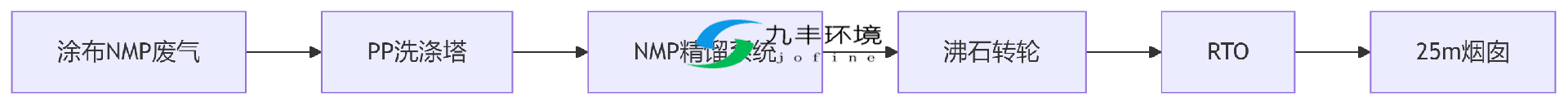

“PP洗涤塔+”工艺链实现污染分级削除与资源回收：
- 高价值溶剂回收：洗涤塔喷淋水与NMP形成共沸物，经精馏提纯至99.5%回用产线，回收成本降低40%；
- 含氟废气治理：塔内添加5%Ca(OH)₂溶液，生成CaF₂沉淀（纯度＞90%），避免腐蚀后端设备；
- 高浓度VOCs破局：洗涤后废气经沸石转轮浓缩10倍进入RTO，燃料消耗降低50%。
实测数据：组合工艺使NMP回收率＞95%，RTO陶瓷蓄热体寿命从8个月延至3年。
三、实战案例：从污染源到资源工厂的蜕变
案例1：宁德时代NMP废气综合治理
背景：4条涂布线排放NMP废气（峰值12,000mg/m³），含丁酮溶剂
风量：80,000m³/h
工艺：
- PP洗涤塔（Φ2.8m）：三级喷淋+梯度填料（底层多面球/顶层纤维束）
- NMP精馏系统：采用分子筛膜分离技术，纯度提升至99.5%
- RTO余热回收：热能用于电解液加热，蒸汽消耗降低70%
成效：
▶ NMP回收率96.2%，年创收3200万元
▶ 非甲烷总烃排放＜15mg/m³（国标≤80mg/m³）
▶ RTO运行能耗降低55%
案例2：国轩高科注液车间含氟废气治理
背景：电解液注液线排放HF（420mg/m³）、碳酸酯类VOCs
风量：22,000m³/h
工艺：干式过滤→PP洗涤塔（钙法中和）→活性炭吸附箱
- 创新设计：
▶ 洗涤塔内嵌PTFE除雾器，液滴量≤20mg/m³
▶ 活性炭箱配备氮气保护脱附系统，防爆等级ExdⅡCT6
结果：
▶ HF去除率99.3%，排放浓度＜0.8mg/m³
▶ VOCs吸附效率＞97%，活性炭更换周期延长至18个月
四、选购终极指南：四维穿透法锁定真方案
1. 防爆体系认证——破解NMP生死局
- 本质安全设计：
要求厂商提供ATEX防爆认证（或国标GB3836），塔体静电消散值需≤10⁶Ω（实测报告），风机电机防护等级IP65起步；
- 三重防爆冗余：
▶ 一级：入口NMP浓度＞8000mg/m³时自动注入惰性气体（氮气纯度≥99.99%）
▶ 二级：塔内氧含量＞12%时联锁停机
▶ 三级：泄爆片爆破压力≤0.1MPa（提供第三方测试证书）
2. 腐蚀监测黑科技——终结HF泄漏噩梦
- PP板寿命预判系统：
塔体嵌入腐蚀传感器阵列（间距≤300mm），实时监测PP板厚度变化，年腐蚀率＞0.3mm自动报警；
- 氟离子渗透阻断：
采用PVDF/PP共挤复合板（提供剥离强度≥35N/10mm报告），阻隔HF分子渗透路径。
3. 资源回收对赌协议——让设备自己赚钱
- NMP回收率担保：
合同明确阶梯式对赌条款：回收率＜90%赔偿设备款20%，＞95%奖励合同额10%（参考宁德时代条款）；
- 热能循环认证：
要求提供TUV热回收认证，证明RTO余热用于NMP精馏的节能率≥65%（实测蒸汽消耗数据）。
4. 数字孪生运维——把故障消灭在发生前
- 三维扫描交付：
验收时获取设备全尺寸点云模型（精度±0.5mm），用于后期虚拟维保演练；
- AI故障预判库：
接入厂商历史故障数据库（案例≥200个），当运行参数偏离基准线15%时，自动推送3套处置方案。
> 血泪教训：某电池厂因忽略防爆认证，NMP爆炸冲击波撕裂塔体——而采用ATEX标准的项目，同等工况下成功阻爆（压力峰值记录仅0.015MPa）。真正的行业级方案必须配备三位一体防御体系：
> - 分子级防腐：PVDF/PP复合板切断HF渗透链
> - 毫秒级阻爆：三级联锁响应时间＜80ms
> - 资源级收益：对赌协议保障NMP回收率＞95%
数据震撼：加装腐蚀监测的系统，将HF泄漏事故率从23%压降至0.7%；采用数字孪生运维后，意外停机时间缩短91%。这不仅是设备升级，更是构建电池工厂的风险免疫系统。
2025年某电池厂因选用再生料PP塔，氢氟酸泄漏导致停产28天——这警示我们：在腐蚀性废气战场，设备即防线。现代PP洗涤塔已从净化器进化为资源化枢纽：三级梯度除雾技术将NMP回收纯度提升至99.5%，钙法洗涤让氟化物变身氟化钙原料。
