实验室通风橱VOCs废气治理工程案例
核心优势摘要
1. 智能PLC联动控制：采用PLC核心电气控制系统，可根据风压实时调整变频器频率，精准匹配风量需求，实现通风橱与阀门、风机的同步联动，自动化运行高效省能；
2. 耐腐适配性强：全套设备选用PP、玻璃钢耐腐材质，精准适配酸碱腐蚀性废气，运行稳定、使用寿命长；
3. 净化达标有保障：10000m³/h风量、0.55m/s通风橱风速精准管控，废气净化效果优异，顺利通过环保验收。
一、项目概况
本项目为上海某军工厂实验室通风橱VOCs及酸碱腐蚀性废气治理工程，2025年9月份签约，10月份安装完毕，实验室日常实验过程中会产生含酸碱性的腐蚀性气体，若直接排放会对周边大气环境造成污染，同时危害人体健康。为严格遵守环保排放标准，保障实验室及周边环境质量，客户委托我方进行废气治理系统设计、施工及调试，核心需求为实现通风橱废气的高效收集、净化处理，确保排放达标。
项目关键指标明确：废气处理风量需达到10000m³/h，通风橱面风速需稳定控制在合理范围，保障废气无泄漏收集，同时实现治理系统与通风橱的智能联动，提升运行便捷性与稳定性。
二、治理方案设计
（一）核心理工艺选择
针对实验室废气含酸碱性、腐蚀性强的特点，结合处理风量及净化要求，我方采用“通风橱收集+PP风管输送+PP喷淋塔净化+玻璃钢风机排放”的成套治理工艺。该工艺具备耐腐蚀性强、净化效率高、运行稳定等优势，可有效中和废气中的酸碱性物质，去除VOCs及颗粒物，满足环保验收标准。
（二）主要设备及配套设施

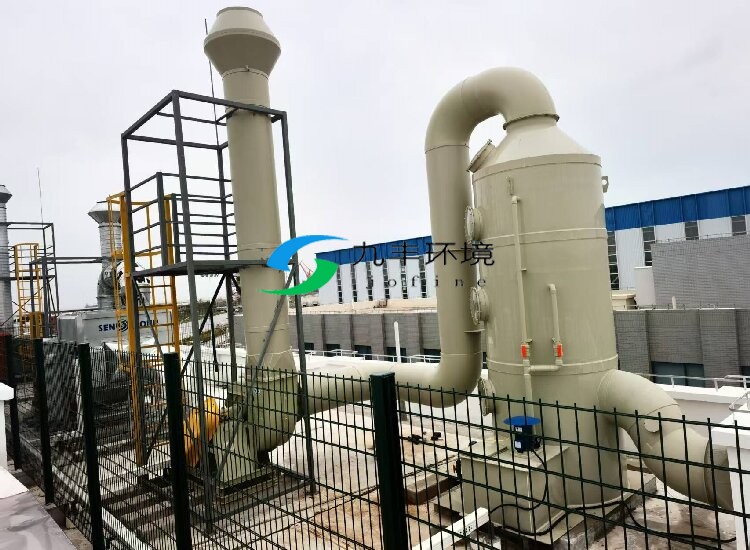

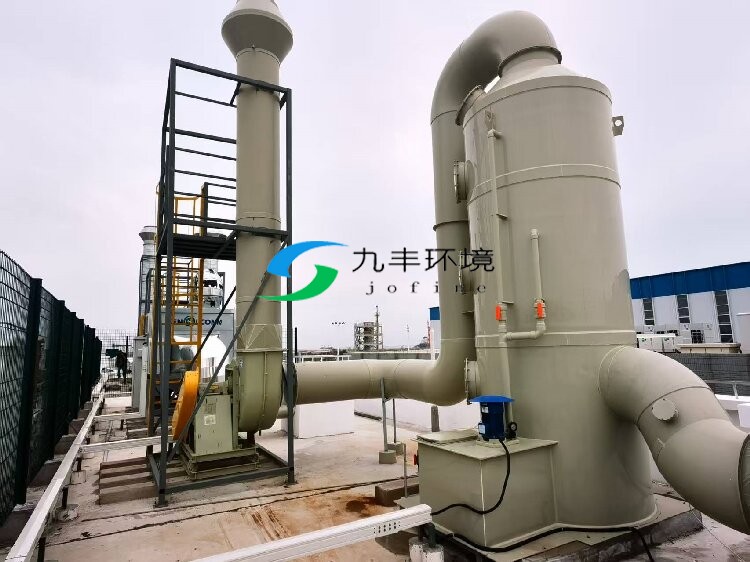

1. PP喷淋塔：作为核心净化设备，选用PP材质打造，耐酸碱性强、抗腐蚀性能优异，可有效避免腐蚀性废气对设备的损耗，延长使用寿命。塔内设置多层喷淋装置与填料层，通过碱性吸收液（针对酸性废气）或酸性吸收液（针对碱性废气）的循环喷淋，与废气充分接触反应，实现酸碱性物质的高效中和，同时吸附部分VOCs成分。

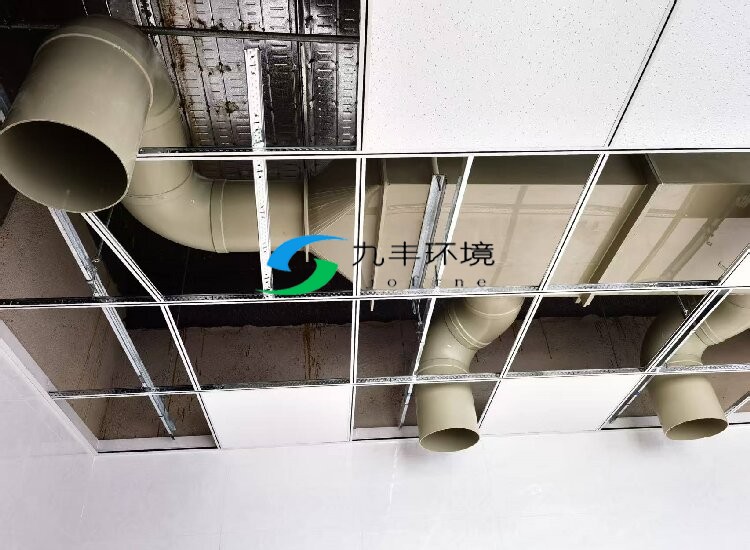

2. PP风管系统：采用PP材质风管，兼顾耐腐蚀性与密封性，避免废气泄漏及风管腐蚀破损。风管设计为圆管与方管组合形式，圆管用于长距离输送，减少风阻；方管用于设备连接及空间受限区域，适配实验室布局，确保废气输送顺畅，无死角、无滞留。
3. 阀门组件：配置文丘里阀、电动开关阀及防火阀，保障系统安全稳定运行。文丘里阀可精准调节风量，维持通风橱风速稳定；电动开关阀用于控制风管通路的开启与关闭，适配联动控制需求；防火阀可在发生火情时快速关闭，阻断火势蔓延，提升系统安全性。
4. 玻璃钢风机：选用玻璃钢材质风机，具备耐腐蚀性强、风量大、噪音低等特点，额定处理风量10000m³/h，可为废气收集与输送提供充足动力，确保废气顺畅通过治理系统，达标后高空排放。
5. 智能联动控制系统：以PLC为核心搭建电气控制平台，配备变频器，形成智能联动控制体系。系统可实时监测风管内风压变化，自动调整变频器频率，精准调控风机转速与风量，同时实现通风橱与阀门、风机的协同联动，保障系统稳定高效运行。
（三）关键参数控制
为保障废气收集效果与净化效率，重点控制以下关键参数：通风橱面风速稳定维持在0.55m/s，该风速既能确保实验过程中产生的废气被及时收集，无泄漏溢出，又能避免风速过高造成能源浪费；系统总处理风量精准控制在10000m³/h，通过PLC控制系统监测风压、调节变频器频率，实现风量动态平衡，保障废气在塔内停留时间充足，净化反应彻底。
三、系统运行优势
（一）智能联动，精准调控
本项目采用PLC核心电气控制系统，实现双重智能管控：一方面，通风橱与阀门、风机形成联动机制，下方通风橱开启时，系统精准识别信号，自动开启对应电动开关阀、启动楼上玻璃钢风机，形成完整废气处理通路；通风橱关闭后，设备可自动切换至低负荷运行或停机，节约能耗。另一方面，系统实时监测风管风压，通过调整变频器频率调控风机转速，动态匹配风量需求，确保通风橱风速始终稳定在0.55m/s左右，避免风量波动影响废气收集与净化效果，大幅降低人工运维成本。
（二）耐腐耐用，运行稳定
整套系统核心设备及管路均选用耐腐蚀性材质（PP、玻璃钢），完美适配含酸碱性腐蚀性废气的治理需求，有效解决传统设备易腐蚀、寿命短的问题。设备运行过程中无故障、无泄漏，结合PLC系统的精准调控，风量始终稳定维持10000m³/h，系统运行稳定性强，无需频繁维护。
（三）净化高效，达标排放
通过PP喷淋塔的高效中和净化，结合PLC系统对风量、风压的精准管控，废气中酸碱性物质去除率可达95%以上，VOCs去除率满足环保标准要求。经第三方检测机构检测，治理后废气各项指标均符合《大气污染物综合排放标准》（GB 16297-1996）及当地环保排放要求，顺利通过环保验收。
四、项目总结
本实验室通风橱VOCs及酸碱废气治理项目，基于废气腐蚀性强、风量明确、需智能联动的核心需求，针对性选用PP喷淋塔+PP风管+玻璃钢风机的成套治理方案，搭配PLC核心电气控制系统，通过风压监测调节变频器频率，实现风量精准管控与设备联动运行。
项目运行至今，设备运行稳定，通风橱风速控制精准，联动系统响应及时，治理效果持续达标，不仅解决了实验室废气污染问题，保障了实验人员身体健康与周边环境质量，也为同类实验室腐蚀性VOCs废气治理项目提供了可借鉴的成熟方案。
