PP喷淋塔作为工业废气治理中应用比较广泛的湿法净化设备，其核心工作区域就是填料层。填料层的作用是增大气液接触面积，让废气中的污染组分在通过填料间隙时与喷淋液充分接触，从而实现传质吸收。不少企业在设备选型时更多关注塔体尺寸、风机功率和喷淋量，对填料层的类型选择和参数设计重视不够，结果运行一段时间后净化效率下降、阻力增大，排查下来往往是填料层出了问题。本文从填料层作用机理出发，对比几种常见填料的性能差异，分析选型要点和运行维护中的注意事项。
PP喷淋塔填料层结构示意图
一、填料层在PP喷淋塔中的传质作用
PP喷淋塔的净化过程，简单来说就是让污染气体和吸收液在填料层中充分接触。填料的作用是提供较大的气液接触表面积，同时让气体在通过填料间隙时不断改变流向，延长气液接触时间。喷淋液从填料层顶部均匀分布后，在填料表面形成液膜，废气从底部向上穿过填料间隙，与液膜进行传质交换。填料层中气液两相的接触效果，直接决定了吸收效率。
填料的比表面积越大，气液接触面积就越大。但比表面积增大往往伴随孔隙率降低、阻力上升，所以选型时要在传质效率和运行阻力之间找平衡点。
二、常见填料类型与性能对比
目前PP喷淋塔中常用的填料主要有三种：PP多面空心球、PP鲍尔环和陶瓷规整填料。
1. PP多面空心球
多面空心球是PP喷淋塔中应用比较多的一种填料。它由两个半球扣合而成，球体上有多个叶片，形成多面体结构。直径通常有25mm、38mm、50mm、76mm几种规格。多面空心球的比表面积在200至300平方米每立方米之间，孔隙率约85%至90%，堆积密度约90至120千克每立方米。

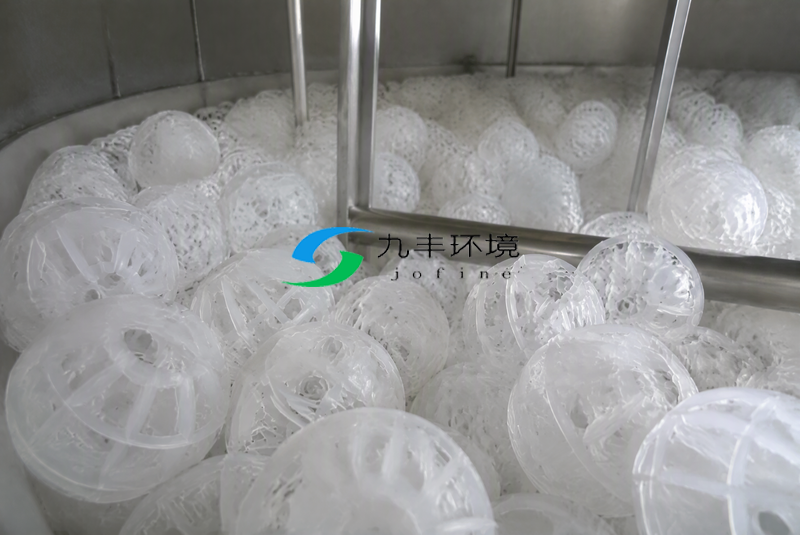

PP多面空心球填料实物图
多面空心球的优势在于价格低、耐腐蚀、重量轻、安装方便。叶片结构能让液体在球体表面形成均匀液膜，气液接触效果不错。缺点是球体之间容易相互嵌套，局部液流会形成沟流，长期运行后填料层可能出现偏流。对于以酸碱吸收为主的PP喷淋塔来说，多面空心球是性价比比较高的选择。
2. PP鲍尔环
鲍尔环是在拉西环基础上改进的一种开孔环填料。环壁上开有一排窗口，窗口的舌片向环内弯曲。这种结构改善了环内气液分布，减少了壁流和沟流现象。PP材质鲍尔环规格有25mm、38mm、50mm、76mm等，比表面积180至260平方米每立方米，孔隙率约88%至92%。
鲍尔环的传质效率比多面空心球高约15%至20%，但价格也高出30%至40%。在处理高浓度酸性废气或对净化效率要求较高的工况下，鲍尔环是更理想的选择。需要注意的是，鲍尔环在装填时容易出现不均匀堆积，需要采用湿法装填或分层装填的方式。
3. 陶瓷规整填料
规整填料是将陶瓷波纹板按一定几何结构排列成整砌填料块。它的比表面积可达250至450平方米每立方米，孔隙率70%至80%，传质效率高、阻力低且稳定。但陶瓷材质重量大、不耐氢氟酸腐蚀，在PP喷淋塔中应用较少，更多用于高温工况或不锈钢塔体中。
三、填料层厚度与布置方式设计
填料层厚度直接影响气液接触时间和净化效率。以PP多面空心球为例，处理中等浓度酸性废气时，填料层厚度一般取800至1200mm。厚度低于600mm时，接触时间不足，吸收效率可能从90%降到75%以下。但也不是越厚越好，厚度超过1500mm后，阻力增加明显而效率提升有限，经济性变差。
实际工程中推荐采用分层布置的方式。将填料层分成2至3段，每段高度400至500mm，段间设液体再分布器。这样做的好处是每段填料层的液膜分布更均匀，避免出现干壁区。同时分层结构便于检修时逐段检查和更换填料，不用一次性全部拆卸。
填料支撑板的设计也很关键。支撑板要有足够的开孔率，不低于50%，防止在支撑板处形成液泛。PP材质的格栅支撑板耐腐蚀、重量轻，是PP喷淋塔的标准配置。
四、填料层运行中的堵塞与维护
填料层堵塞是PP喷淋塔运行中比较常见的问题。堵塞原因主要有三类：
一是循环液中悬浮物累积。废气中夹带的粉尘、漆雾颗粒进入循环液后逐渐沉降，在填料层底部堆积形成硬结层。预防措施是在进风段设置干式过滤层，拦截颗粒物。运行中定期排放循环池底部沉渣，补充新鲜水。
二是循环液结晶结垢。氢氧化钠吸收酸性气体后生成钠盐，浓度过高时在填料表面结晶析出。控制方法是定期检测循环液中盐含量，总盐浓度超过15%时排液更换。北方冬季运行时，循环液温度低会加速结晶，可以在循环池加装加热保温装置。
三是微生物滋生。在处理有机废气的喷淋塔中，循环液长期运行可能滋生菌藻，在填料表面形成生物膜。定期投加杀菌剂可以控制这个问题，但要注意杀菌剂不能含有会破坏PP材质的成分。
填料层压差是判断堵塞程度的重要指标。正常运行时填料层压差在200至400Pa。当压差超过初始值的1.5倍时，需要安排检查清理。轻度堵塞可以用高压水枪从填料层上方反冲洗；重度堵塞则需要拆卸填料，用稀酸或碱液浸泡清洗后重新装填。
五、选型建议与工程实践
综合以上分析，PP喷淋塔填料选型可以参考以下原则：
处理常规酸碱废气（如HCl、硫酸雾、氢氧化钠吸收等），选择PP多面空心球，规格38mm或50mm，填料层总厚度800至1200mm，分两段布置。这是比较经济实用的配置，净化效率能稳定在90%以上。
处理含氟废气（如HF、含氟气体），不建议用陶瓷填料，选择PP材质。多面空心球和鲍尔环均可，填料层厚度建议1000至1500mm。
处理浓度较高或组分复杂的废气，选择PP鲍尔环。虽然成本高出30%左右，但传质效率提升明显，长期运行的综合费用并不高。
填料层在安装时注意装填均匀，避免出现局部空隙或过密区域。运行三个月后建议首次检查填料层状态，之后每半年做一次压差对比和填料层取样检查，及时清理或更换，保持净化效果稳定。
