涂装工艺在汽车、家电、机械、五金等行业应用广泛，喷涂过程中挥发的有机溶剂是工业VOCs排放的主要来源之一。涂料中的稀释剂、固化剂在喷涂和流平阶段大量挥发，组分涵盖甲苯、二甲苯、酯类、酮类等物质，既有刺激性气味，也涉及环保达标排放压力。治理涂装废气需要兼顾风量大、浓度波动、漆雾颗粒物干扰等实际工况，单靠一种设备往往难以稳定达标。下面从涂装废气的排放特征说起，聊聊PP喷淋塔和活性炭吸附箱组合方案的设计思路。一、涂装车间废气来源与排放特点
喷涂废气主要产生于三个环节：喷漆房内的漆雾逸散、流平段溶剂挥发、烘干工序高温排气。喷漆房废气浓度较高但漆雾颗粒物含量大，流平段风量大但浓度偏低，烘干废气温度高且成分相对集中。不同环节的排放特征差异明显，治理方案需要分段收集、分类处理。
从组分看，涂装废气以芳香烃和酯酮类溶剂为主。甲苯和二甲苯在溶剂型涂料中占比可达40%-60%，乙酸乙酯、丁酮等含氧溶剂在水性涂料中更为常见。这类VOCs的净化难点在于浓度波动大——正常喷涂时浓度约200-800mg/m3，换色或清洗喷枪时短时峰值可达1500mg/m3以上。如果前段不做好漆雾预处理，后续活性炭很快就会被粘性漆渣堵塞。

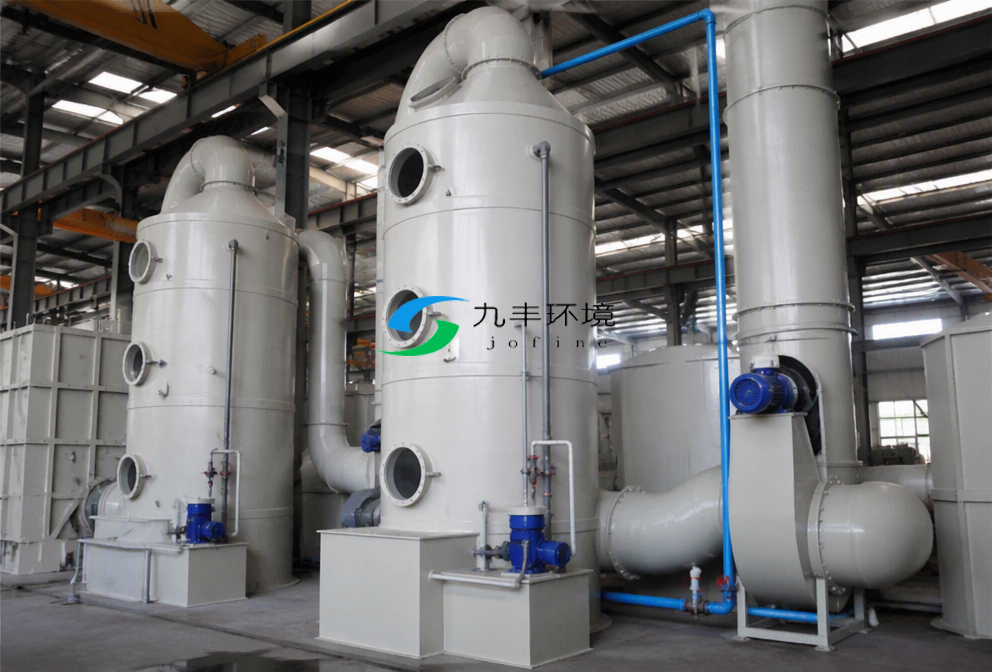

PP喷淋塔设备(图源:九丰环境)
二、PP喷淋塔前段预处理设计
PP喷淋塔在涂装废气治理中承担两个任务：去除漆雾颗粒物和吸收部分水溶性溶剂。废气从塔底进入后，先经过下段干式过滤截留大颗粒漆雾，再进入填料喷淋段。喷淋液采用清水或低浓度碱液，通过PP螺旋喷嘴雾化喷淋，气液在多面空心球填料层内充分接触，颗粒物被液滴捕集，水溶性有机物部分被吸收。
以一条中型涂装线20000m3/h风量为例，塔体直径2.2-2.5m，高度5.0-6.0m，填料层分两段设置，每段高度1.0-1.2m。喷淋密度按每平方米截面积8-12L/min设计，液气比控制在1.5-2.5L/m3。这里有个容易忽视的细节：涂装废气中的树脂成分在喷淋液中会逐渐积累，循环液使用一段时间后粘度增大，喷嘴容易堵塞。实际运行中建议每3-5天排放一次循环液，定期清理喷嘴和填料层。
三、活性炭吸附箱深度净化

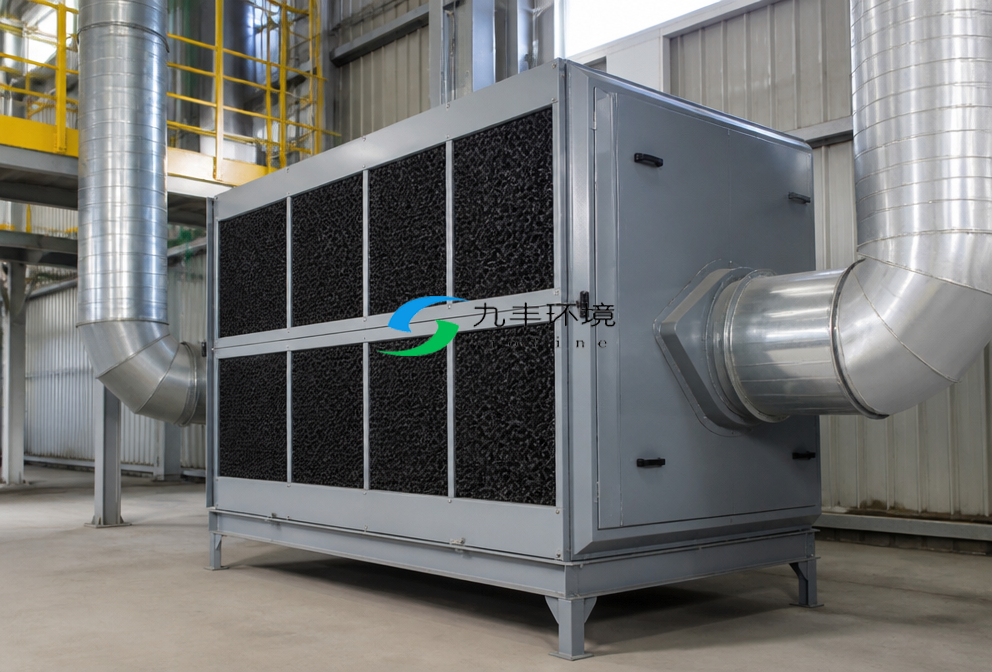

活性炭吸附箱设备(图源:九丰环境)
经过喷淋预处理后的废气，颗粒物浓度大幅降低，但VOCs组分仍需深度净化。活性炭吸附箱利用活性炭发达的微孔结构，通过物理吸附截留有机分子。涂装废气风量大、浓度中低，蜂窝状活性炭比较合适——它的通流截面大、阻力小（约200-400Pa），更换周期也比颗粒炭长。
设计参数方面，吸附箱空塔风速取0.4-0.6m/s，活性炭层厚度400-500mm，吸附接触时间1-1.5秒。以20000m3/h风量计算，吸附箱截面积约9-12m2，蜂窝炭装填量约3-4m3。活性炭碘值不低于800mg/g，甲苯吸附率不低于30%。需要注意的是，涂装废气中如果含酮类物质，活性炭表面吸附时存在放热反应，进气温度应控制在40°C以下，并设置温度监测装置。
四、组合工艺流程与设备选型
整套治理流程为：喷漆房废气经格栅收集→PP风管输送→干式过滤箱（截留漆雾）→PP喷淋塔（喷淋吸收）→除雾层脱水→活性炭吸附箱（深度净化）→离心风机→排气筒排放。
风机选型方面，干式过滤箱阻力约200-400Pa，喷淋塔阻力800-1200Pa，活性炭吸附箱阻力200-400Pa，管道及附件阻力约400-600Pa，系统总阻力1600-2600Pa。选用防爆型离心风机，风量按设计值的1.1-1.2倍选型。涂装废气属于易燃易爆环境，电气设备和风机均需满足防爆等级要求。
五、运行维护与选型建议
干式过滤棉每周检查一次，漆雾吸附饱和后及时更换，避免穿透进入喷淋塔。循环液pH值每周检测，低于7.5时补碱，废液按危废处置。活性炭一般3-6个月更换一次，当排放口VOCs浓度升高或异味加重时提前更换。日常巡检中，重点记录循环泵电流、喷淋压力、风机振动、进出口压差等参数。
选型方面，建议根据涂装线的实际风量和废气组分确定设备规格，不要简单按面积估算。水性涂料和溶剂型涂料的废气组分差异较大，治理方案应有所区别。对于间歇喷涂的工况，可考虑在喷淋塔前增设活性炭吸附浓缩装置，低浓度时吸附、高浓度时脱附燃烧，兼顾投资和运行成本。
涂装企业应根据自身工艺特点合理选择收集方式和治理设备组合，在保证达标排放的前提下兼顾经济性，同时建立运行台账和自行监测制度，确保设施长期稳定运行。
