印刷行业是VOCs排放的重点管控行业之一。无论是凹印、凸印还是丝网印刷，油墨、润版液、清洗剂和上光油中含有的有机溶剂在作业过程中大量挥发，形成成分复杂的废气。这类废气如果直接排放，不仅对车间操作人员的健康造成影响，也面临环保合规压力。目前行业内比较普遍的做法是采用PP喷淋塔做前段预处理，再串联活性炭吸附箱进行深度净化，两段组合工艺在处理效率和运行成本之间取得了较好的平衡。下面结合印刷废气的实际排放特征，谈谈这套组合方案的设计思路和参数选择。
一、印刷车间废气来源与组分特征
印刷废气的产生环节比较多。凹印机在供墨和烘干过程中释放大量苯系物和酯类溶剂；胶印机使用酒精类润版液，异丙醇挥发是主要来源；丝网印刷的清洗工序会用到酮类和芳烃类清洗剂。不同印刷方式的废气组分差异明显，但有一个共同点——风量大、浓度中低且波动明显。
从组分上分析，印刷废气中常见的VOCs包括甲苯、二甲苯、乙酸乙酯、丁酮、异丙醇等。凹印废气的甲苯浓度在正常生产时约300-600mg/m3，换卷或清洗时短时峰值可达1200mg/m3以上。胶印废气的异丙醇浓度通常在150-400mg/m3范围。此外，油墨中的树脂成分在烘干阶段会形成少量颗粒物，这些颗粒物如果不经过预处理直接进入吸附设备，会迅速堵塞活性炭微孔。

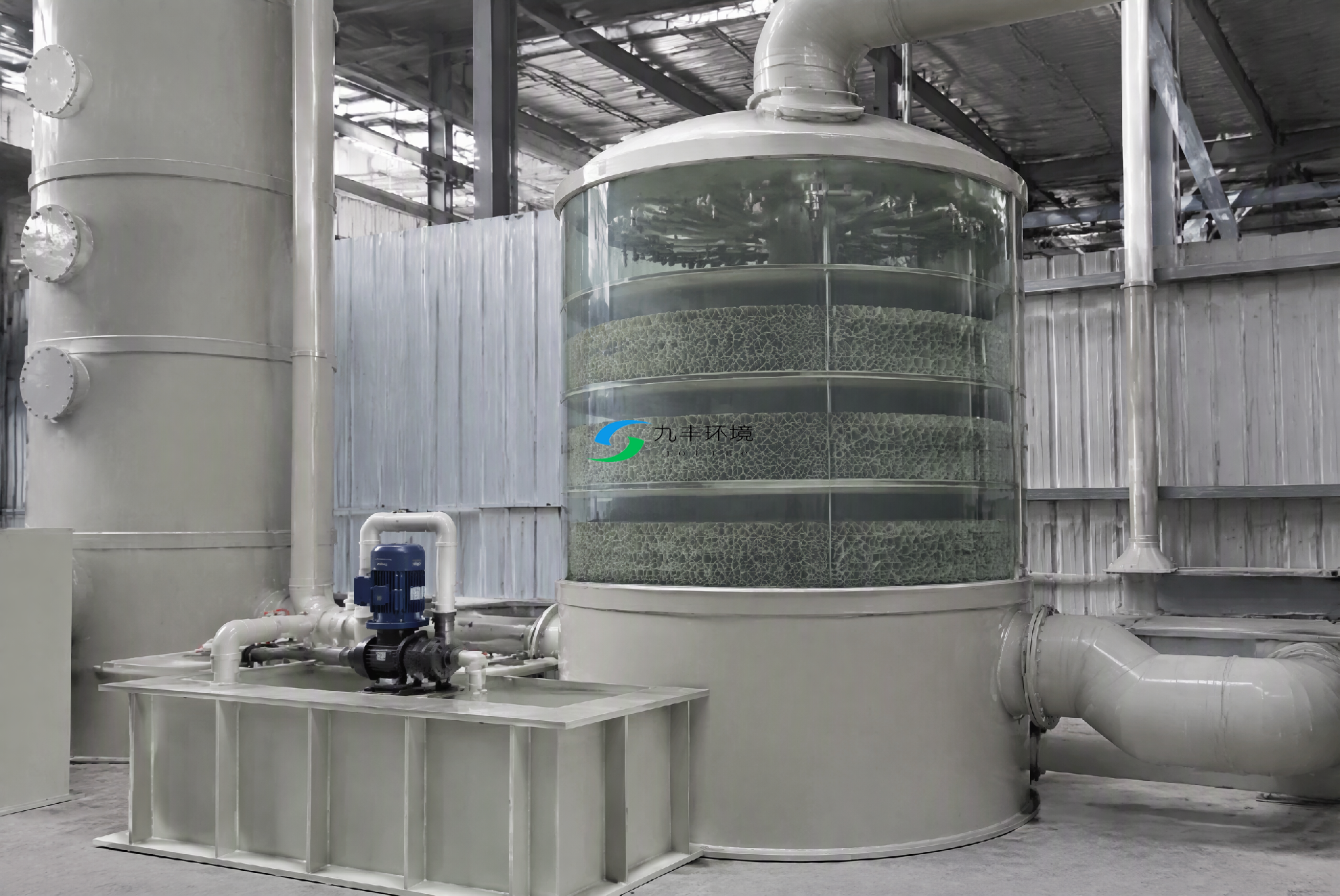

PP喷淋塔设备(图源:九丰环境)
二、PP喷淋塔预处理段设计
PP喷淋塔在印刷废气治理中的核心任务有两个：拦截颗粒物和吸收部分水溶性溶剂。废气从塔底进入后先经过下段干式过滤层，较大的油墨颗粒物被截留，随后进入填料喷淋段。喷淋液采用清水或低浓度碱液，通过PP螺旋喷嘴雾化后与废气在多面空心球填料层内逆流接触，颗粒物被液滴捕集，异丙醇等水溶性组分部分溶解吸收。
设计参数方面，以一条中型凹印线15000m3/h风量为例，塔体直径2.0-2.3m，高度4.5-5.5m，填料层分两段布置，每段高度0.8-1.0m。喷淋密度按每平方米截面积8-12L/min取值，液气比控制在1.5-2.5L/m3。空塔风速保持在1.5-2.0m/s之间，保证气液有足够的接触时间。这里需要注意一个实际运行中容易碰到的问题：油墨树脂在循环液中不断累积，使用一段时间后液体粘度增大，喷嘴雾化效果变差。一般建议每3-5天排放一次循环液，同时定期拆洗喷嘴和填料层。
三、活性炭吸附箱深度净化段
经过喷淋预处理后的废气，颗粒物浓度大幅下降，但VOCs组分仍需深度处理才能达标。活性炭吸附箱利用活性炭发达的微孔结构，通过物理吸附截留有机分子。印刷废气风量大、浓度中低，蜂窝状活性炭比较合适——通流截面大、运行阻力小（约200-400Pa），更换周期也比颗粒炭长。
吸附箱设计参数方面，空塔风速取0.4-0.6m/s，活性炭层厚度400-500mm，吸附接触时间1-1.5秒。以15000m3/h风量计算，吸附箱截面积约7-10m2，蜂窝炭装填量约2.5-3.5m3。活性炭的碘值不低于800mg/g，甲苯吸附率不低于30%。需要特别注意的是，印刷废气中如果含酮类物质，活性炭表面吸附时存在放热反应风险，进气温度应控制在40°C以下，并配套温度监测和报警装置。

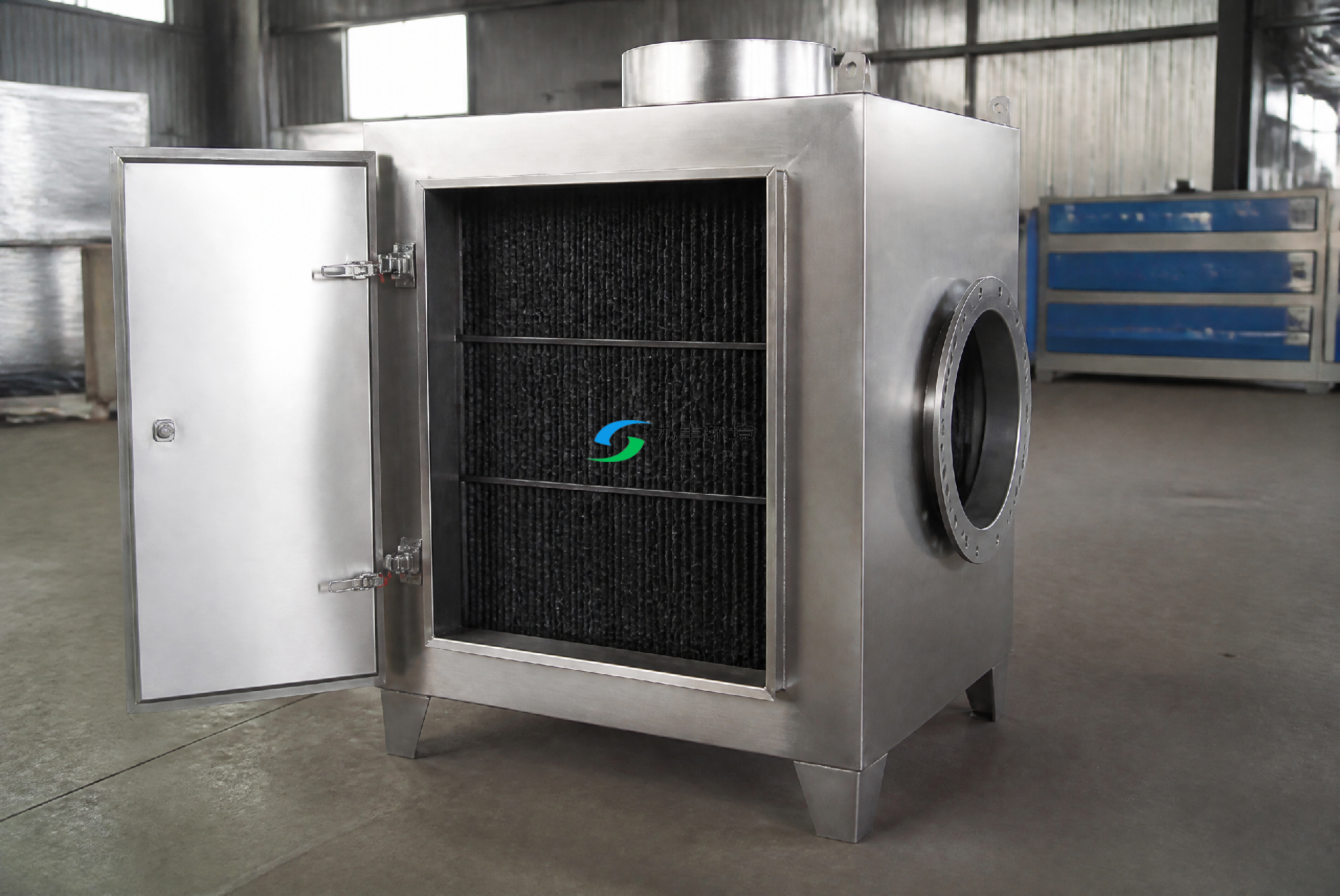

活性炭吸附箱设备(图源:九丰环境)
四、组合工艺流程与设备选型
整套治理流程为：印刷机废气经集气罩收集→PP风管输送→干式过滤箱（截留油墨颗粒物）→PP喷淋塔（喷淋吸收）→除雾层脱水→活性炭吸附箱（深度净化）→离心风机→排气筒达标排放。
风机选型需要核算系统总阻力。干式过滤箱阻力约200-400Pa，喷淋塔阻力800-1200Pa，活性炭吸附箱阻力200-400Pa，管道及附件阻力约400-600Pa，系统总阻力在1600-2600Pa范围内。风机风量按设计值的1.1-1.2倍选型，考虑到印刷车间可能存在溶剂挥发风险，电气设备和风机应满足防爆等级要求。
五、运行维护与日常管理
干式过滤棉每周检查一次，油墨吸附饱和后及时更换，防止穿透进入喷淋塔导致填料堵塞。循环液pH值每周检测，低于7.5时补加碱液，废液按危废规范处置。活性炭一般3-6个月更换一次，当排放口VOCs浓度升高或车间异味加重时提前更换。日常巡检中重点记录循环泵电流、喷淋压力、风机振动、进出口压差等运行参数。
印刷企业应根据自身生产工艺和油墨类型合理选择治理方案。水性油墨和溶剂型油墨的废气组分差异较大，治理思路应有所区别。对于间歇生产的工况，可以考虑在喷淋塔前增设活性炭浓缩装置，低浓度时吸附、高浓度时脱附燃烧，在投资和运行成本之间找到平衡点。同时建立完善的运行台账和自行监测制度，确保治理设施长期稳定运行，真正做到达标排放。
