电子厂PCB制造废气治理：PP喷淋塔与活性炭吸附箱组合工艺设计

电子制造业是废气排放管控的重点行业，尤其是PCB（印制电路板）生产过程中的废气问题比较突出。电路板制造涉及蚀刻、电镀、清洗、丝印等多个工序，排放的废气既有酸性气体（氯化氢、硫酸雾、氢氟酸等），又有有机溶剂挥发物（异丙醇、丙酮、乙二醇醚类等VOCs）。这类混合废气如果不加治理直接排放，对车间环境和周边大气都会造成影响，环保验收也过不了。目前比较成熟的方案是用PP喷淋塔处理酸性废气段，再串联活性炭吸附箱做VOCs深度净化，两段组合后排放达标率比较高。下面结合PCB厂实际工况，谈谈设计思路。

一、PCB生产各工序废气来源与特征

PCB产线工序多、废气排放点分散，不同工序产生的废气性质差别挺大。蚀刻工序用氯化铁或氯化铜酸性蚀刻液，会产生HCl酸雾；电镀线用到硫酸铜、氟硼酸等药液，排放含硫酸雾和BF3的废气；阻焊层丝印和字符丝印工序使用油墨和稀释剂，挥发的VOCs以异丙醇和乙二醇丁醚为主；清洗工序用到的大量有机溶剂挥发后形成浓度较高的有机废气。

从组分看，酸性气体以HCl和HF为主，浓度在30-150mg/m³之间，风量通常在8000-15000m³/h。VOCs主要来自丝印和清洗环节，异丙醇浓度约80-250mg/m³，总VOCs峰值能到400mg/m³以上。特点是风量大、多组分交替排放、浓度波动明显。

二、PP喷淋塔处理酸性废气段设计

酸性废气这块用PP喷淋塔是比较常规的做法。塔体聚丙烯材质，耐HCl和HF腐蚀没问题。废气经集气罩收集后先进入下段干式过滤层，拦截酸雾中夹带的液滴和颗粒物，然后进入填料喷淋段。喷淋液配两级：前段用氢氧化钠溶液吸收HCl，后段用碳酸钠和氢氧化钙混合液处理HF。两级喷淋设计能把HCl去除率做到92%以上，HF去除率也能到90%。

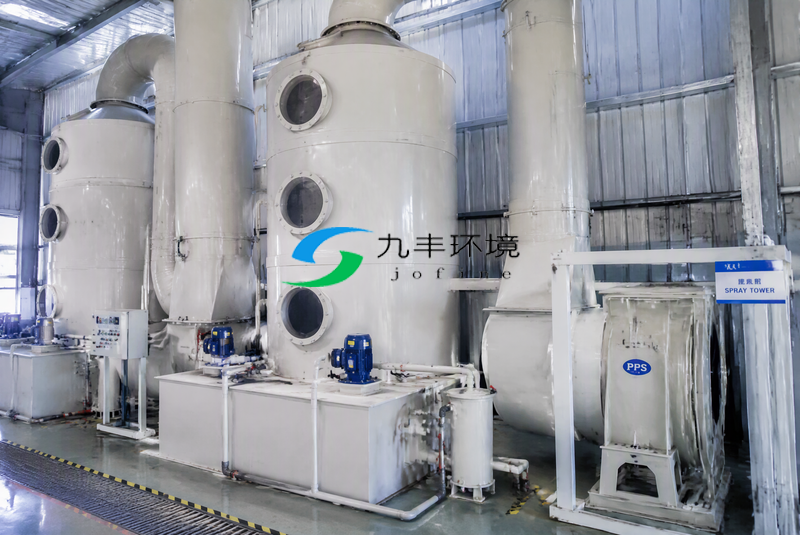

PP喷淋塔设备(图源:九丰环境)

设计参数方面，以一条中型PCB产线10000m³/h风量为例，塔体直径1.8-2.0m，高度4.5m，空塔风速控制在1.8m/s左右。填料层用PP多面空心球，分两段布置，每段高度0.8m。喷淋密度按每平方米截面积10-12L/min取值，液气比1.8-2.0L/m³。循环液pH值保持在8.5以上，氟离子浓度超过400mg/L时排液更换。有个细节容易被忽略：PCB蚀刻液中的铜离子会随酸雾进入循环液，和氢氧根反应生成氢氧化铜沉淀，容易堵喷嘴，循环泵入口必须装Y型过滤器，每月清理一次。

三、活性炭吸附箱处理VOCs段设计

经过喷淋预处理的废气，酸性组分基本清除，但有机溶剂还在。活性炭吸附箱利用活性炭微孔结构吸附VOCs分子，适合PCB厂中低浓度、大风量的VOCs废气。蜂窝状活性炭通流截面大、阻力低（约200-400Pa），更换周期3-6个月，比较实用。

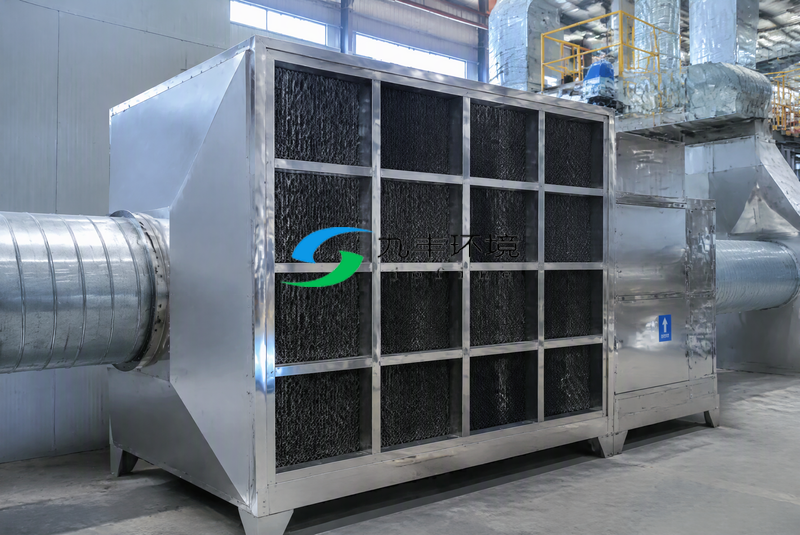

活性炭吸附箱设备(图源:九丰环境)

吸附箱设计参数上，空塔风速取0.4-0.5m/s，活性炭层厚度400-500mm，吸附接触时间1-1.2秒。10000m³/h风量对应吸附箱截面积约6-7m²，蜂窝炭装填量2-3m³。活性炭碘值不低于800mg/g。需要提醒一点：PCB清洗工序可能用到酮类溶剂，酮类在活性炭表面吸附时存在放热风险，进气温度应控制在40°C以下，进气端装阻火器和温度传感器。

四、组合工艺流程与设备配置

整套治理流程为：PCB产线废气→集气罩收集→PP风管输送→干式过滤箱（拦截颗粒物和液滴）→PP喷淋塔（两级喷淋吸收酸性气体）→除雾层脱水→活性炭吸附箱（深度净化VOCs）→离心风机→排气筒15m高空排放。

风机选型要算准系统总阻力。干式过滤箱约300Pa，两级喷淋塔阻力1000-1400Pa，活性炭吸附箱约300Pa，管路及附件约500Pa，总阻力在2100-2500Pa。风机风量按设计值的1.15倍选型。PCB车间存在有机溶剂挥发风险，电机和风机壳体需满足防爆要求。电控系统配PLC自动控制柜，循环泵变频运行，pH值和压差在线监测。

五、日常运行维护管理要点

干式过滤棉每周检查一次，阻力超过初始值两倍就换。循环液pH值每天测，低于8.0时补加碱液。喷淋喷嘴每月检查雾化效果，发现堵塞及时拆洗。活性炭压差超过600Pa或排放口有异味时安排更换。含铜废液按危废规范处置，不能直接排入普通排水。日常巡检中重点记录循环泵电流、喷淋压力、进出口压差和pH值，便于发现趋势变化及时调整。

电子厂在选择废气治理方案时，应根据自身产线工序和废气组分特点来确定设计参数。单面板、双面板和多层板的制造工艺差异较大，废气排放特征也不同，治理思路要相应调整。对于新建PCB产线，建议在设计阶段就把废气收集系统纳入整体规划。运行过程中建立自行监测制度，定期检测排放口污染物浓度，确保治理设施持续稳定运行。
