在工业废气处理工程中，管道系统承担着将各产污环节产生的废气收集并输送至净化设备的任务。管道选型、连接方式和安装质量直接影响整套系统的运行效果和使用寿命。PP（聚丙烯）风管凭借耐腐蚀、重量轻、加工方便等优势，在酸碱废气、有机废气处理领域得到广泛应用。本文围绕PP风管在废气处理系统中的连接工艺和安装规范展开讨论，供工程设计和施工人员参考。
一、PP材质管道的性能特点
聚丙烯是一种半结晶性热塑性塑料，密度约0.91g/cm³，在常用工程塑料中属于较轻的品种。PP材质的耐温范围一般在-10℃至90℃之间，短时间可承受100℃左右的介质温度，基本满足多数废气处理工况的温度要求。在化学稳定性方面，PP对大多数酸、碱、盐溶液有较好的耐腐蚀性，能抵抗硫酸、盐酸、氢氧化钠等介质的侵蚀，但不耐强氧化性酸和部分有机溶剂。
在废气处理系统中选用PP风管，有几个实际优势值得一提。一是内壁光滑，摩擦系数低，气流阻力小于钢管和混凝土管，在相同风量下可以选用较小功率的风机。二是PP材质可焊接，加工成型方便，弯头、变径、三通等管件均可用同种材料制作，避免了不同材质连接处的防腐难题。三是导热系数低，管道外壁不易结露，对车间环境比较友好。
需要注意的是，PP材料的阻燃性能较差，属于易燃材料。在有防火要求的场所，管道外壁需要做阻燃处理或避开明火区域。另外PP管在紫外线长期照射下会老化，户外安装时应考虑遮阳措施。
二、常见连接方式及适用场景
PP风管的连接方式主要有热熔对接、电热熔连接和法兰连接三种，各有适用场景。
热熔对接是利用加热板将两根管道的端面加热至熔融温度，然后撤去加热板，将两个熔融端面贴合加压冷却形成一体。这种连接方式强度高、密封性好，适合管径较大的直管段连接，一般用于DN200以上的主管道。施工时需要使用热熔焊机，对操作人员的技能有一定要求。环境温度低于5℃时需要预热，焊接面必须清洁干燥，否则容易出现虚焊。
电热熔连接是在管件内壁预埋电热丝，通电后电热丝发热使管材和管件熔合为一体。这种方式操作简单，适合管径较小的支管连接和检修空间受限的部位。电热熔管件成本比热熔对接略高，但施工效率快，质量稳定性好。

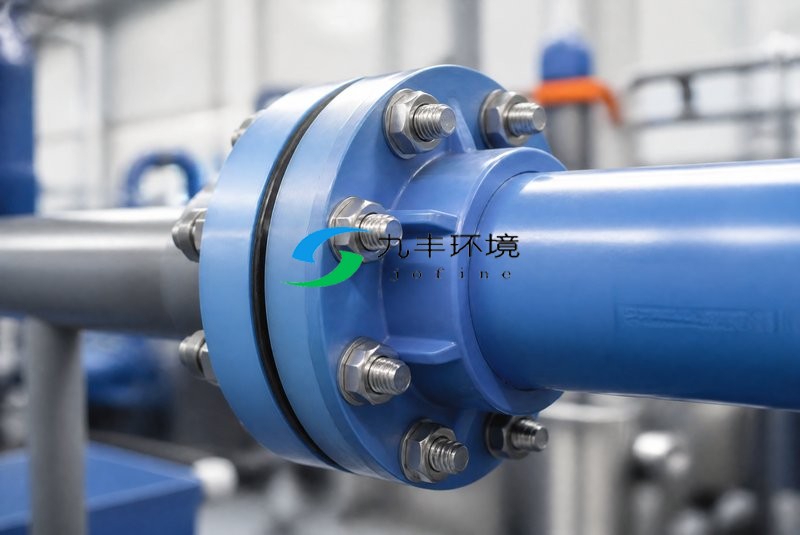

法兰连接是将管道端部焊接法兰盘，用螺栓将两个法兰紧固，中间加密封垫片。法兰连接的可拆卸性是最大优势，方便后期检修和设备更换。在管道与设备接口、阀门安装位置、管道需要经常拆洗的部位，通常采用法兰连接。PP法兰一般用PP板材焊接制作，螺栓选用不锈钢材质以防锈蚀。密封垫片常用三元乙丙橡胶或聚四氟乙烯材质，厚度3-5mm。
三、管道安装施工要点

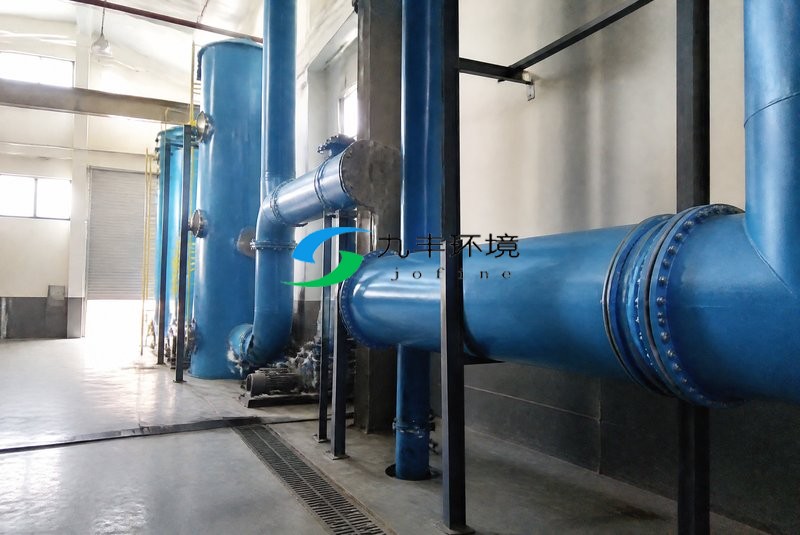

管道安装前需要做好放线定位。根据设计图纸确定管道走向、标高和支架位置，用墨线弹出管道中心线。管道走向应尽量短捷，减少弯头和变径数量。遇到结构梁、设备等障碍物需要绕行时，弯头角度尽量不超过45度，避免使用90度直角弯头造成过大阻力损失。
切割管材时，切割面应垂直于管轴线，保证切口平整。可用手锯或电动切割机切割，切割后用刨刀或砂纸去除毛刺和氧化层。热熔焊接前，焊接面要用酒精擦拭干净，不得有油污、灰尘或水分。焊接温度一般控制在210-230℃之间，具体参数根据管材壁厚和厂家建议确定。
管道吊装就位时，先临时固定在支架上，调整好位置和坡度后再进行焊接。水平管道的坡度不宜小于0.003，坡向排气点或排水阀位置，防止管内积液。立管安装时应使用线锤找正，垂直度偏差每米不超过2mm。法兰连接时螺栓应对角交替紧固，保证法兰面平行，垫片受力均匀。
四、弯头与变径管的设计选型
弯头是管道系统中改变流向的管件。在废气处理管道中，弯头的曲率半径不宜过小。一般来讲，弯头的曲率半径取管径的1.5倍以上较为合理，这样气流通过弯头时的涡流损失较小。90度弯头的阻力系数约为0.3-0.5，而45度弯头约为0.15-0.25。在空间允许的情况下，用两个45度弯头代替一个90度弯头能有效降低系统阻力。
变径管用于不同管径管道之间的过渡。变径管的收缩角不宜大于15度，收缩段长度根据大小管径差值计算确定。如果是渐扩管（小变大），扩张角不宜大于7度，否则容易产生气流分离和涡流。在风机入口前的渐扩管尤其需要注意，设计不当会增加风机噪声和能耗。
三通管件的连接角度也影响气流特性。在支管接入主管道的位置，支管与主管的夹角宜为30-45度，不宜采用90度直交。支管接入处应设置导流叶片，减少气流汇合时的冲击损失。
五、支架布设与固定方式
管道支架的间距和刚度直接影响管道的稳定性和使用寿命。PP风管的刚性低于钢管，支架间距需要适当缩小。水平管道支架间距一般取管径的6-8倍，DN200的管道支架间距约1.2-1.6米。立管支架间距可适当加大，一般每2-3米设置一个承重支架。
支架形式有滑动支架和固定支架两种。固定支架用管卡将管道紧固，限制管道轴向位移，一般设置在管道转弯处、分支处和设备接口附近。滑动支架允许管道在轴向有一定位移，用于补偿热胀冷缩。PP管材的线膨胀系数约0.15mm/m·℃，10米长的管道温度变化30℃时伸缩量约45mm，需要在管段中设置伸缩节或利用管道走向的自然弯角进行补偿。
支架材料一般选用型钢，与PP管道接触的表面应垫橡胶垫片，防止管道与硬质支架直接摩擦。支架固定方式可采用膨胀螺栓锚固在地面或墙面，也可焊接在预埋钢板上。支架安装后应检查承载力和稳定性，管道充水或运行振动时不得有松动。
六、密封处理与试压验收
管道安装完成后需要进行密封性检查。低压废气管道一般采用正压法试漏：封闭管道末端，在管道内充入压缩空气至设计压力的1.15倍，保压10分钟后检查压降。压降值不超过试验压力的3%为合格。法兰接口、焊接缝、阀门安装处是重点检查部位，可用涂肥皂水的方法检查气泡。
对于含腐蚀性气体的管道，焊接缝需要做防腐检查。PP焊缝的外观应饱满、无气孔和裂纹，焊缝高度不低于管壁厚度。法兰接口的垫片不得有偏移或挤出，螺栓紧固力矩达到设计要求。
管道系统投入运行前，还应该做整体气密性测试和阻力测试。启动引风机，在最大设计风量下运行30分钟，用风速仪测量各测点风速，核算实际风量是否达到设计值。检查管道有无振动、异响和漏风现象。各项指标满足要求后填写验收记录，交付使用。
七、结语
PP风管在废气处理系统中扮演着输送废气的关键角色，其连接工艺和安装质量对整套净化系统的稳定运行至关重要。热熔连接、电热熔和法兰连接各有适用场景，施工中应根据管径、位置和检修要求合理选用。弯头选型、支架布设、密封验收等环节看似细节，但任何一个环节出问题都可能导致系统漏风、阻力偏大甚至腐蚀泄漏。工程实践中应严格执行施工规范，做好过程记录和验收检查，才能保证废气处理设施长期有效运行。
